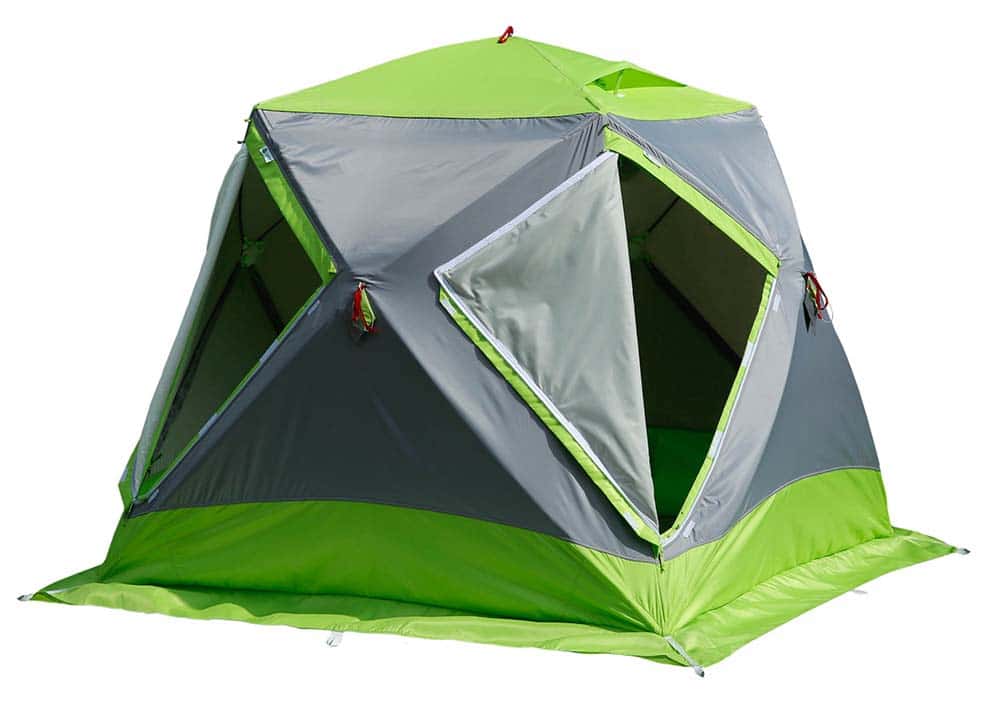

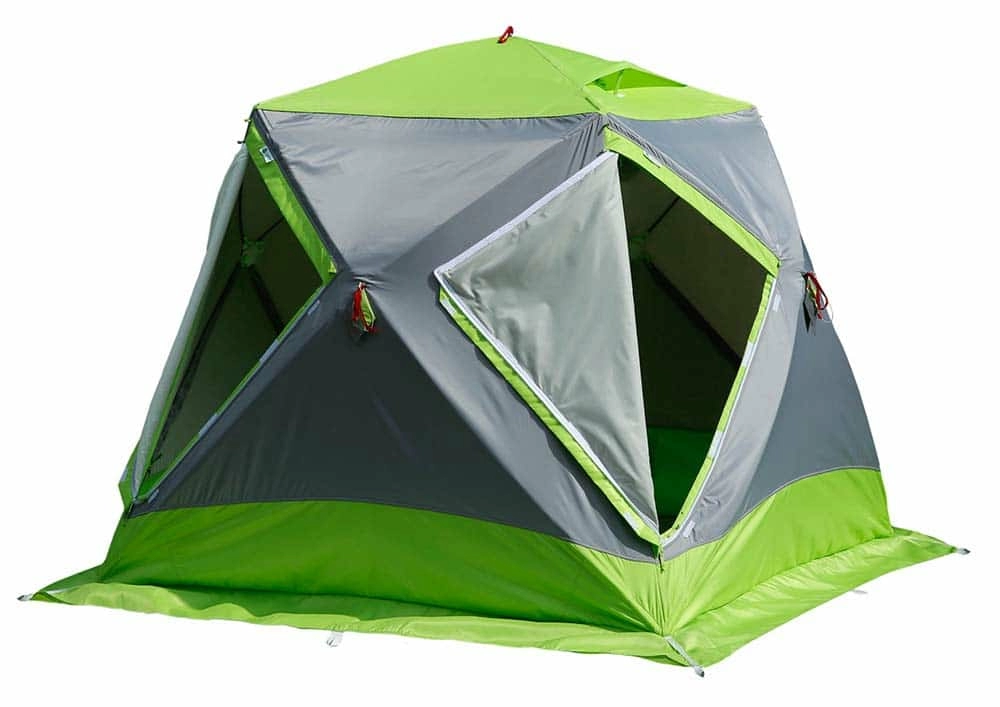

Палатка ЛОТОС Куб М2 Термо

Утепленная зимняя палатка ЛОТОС Куб М2 Термо с системой компактного сложения

ЛОТОС Куб М2 Термо – полуавтоматическая палатка куб для зимней рыбалки, не имеющая аналогов в категории палаток куб по компактности сложения и по системе теплоизоляции тента.
Эксклюзивная система компактного сложения палатки защищена патентом №2597652.
Эксклюзивная система теплоизоляции тента палатки защищена патентом №168383.

ОСОБЕННОСТИ МОДЕЛИ:

• Самый компактный в мире куб! Длина палатки в собранном и упакованном в сумку виде составляет всего 100 см (размер сопоставимых по габаритам аналогов - не менее 150 см).
• Уникальный теплоизолированный тент, состоящий из трех слоев, разделенных между собой сплошными воздушными прослойками, характеризуется высочайшей относительной теплоизоляцией и прочностью.
• Уникальный комбинированный каркас из дуг различной жесткости рассчитан на экстремальные перегрузки. Совокупная система дуг из жесткого высокопрочного алюминиевого сплава и гибкой стеклокомпозитной арматуры обеспечивает высокую износостойкость каркаса и позволяет предоставлять на него расширенную трехлетнюю гарантию!
• Оптимальное соотношение пропорций конструкции! Высота палатки 180 см при ширине дна 210 х 210 см.
• Профессиональный комплект оснащения палатки для подледной рыбалки.
• Дополнительное съемное утепление в виде внутреннего тента из высокотехнологичного нетканого материала с высокой теплоизоляцией и полным отсутствием конденсата (опция).
• Утепленный пол палатки позволяет значительно повысить теплоизоляцию палатки, во время подледного лова (опция).
• Теплоизоляция палатки сопоставима со стационарным укрытием! Дополнительно устанавливаемые съемный внутренний тент, образующий четвертый слой утепления, и утепленный пол обеспечат комфортные условия в палатке даже при экстремальном морозе и штормовом ветре.
• Компрессионная сумка-рюкзак! Компрессионная система на трех ремнях-утяжках позволяет компактно сжать упакованную палатку до 30 см в диаметре.

Уникальный каркас ЛОТОС Куб М2

Отличительная особенность палаток серии ЛОТОС Куб М2 заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение. При внешних размерах палатки в раскрытом состоянии ДхШхВ: 210 *210 *180 см ее размер по длине в сложенном виде в сумке составляет всего 100 см!!! (размеры указаны для модели Термо) Это рекордное значение для палаток конструкции куб. Аналогичные модели палаток кубической формы с трехслойным тентом имеют размер в сложенном виде по длине не меньше 150 см; для их перевозки подойдет не каждый автомобиль.

Возможность такого компактного сложения палатки достигается за счет двойного сложения нижних дуг каркаса, которое осуществляется по принципу «телескопа». Сложение телескопической дуги осуществляется в одно движение и занимает не более 3-х секунд.

В конструкции каркаса палаток серии ЛОТОС Куб М2 применена принципиально новая комбинация установки ребер жесткости (рис. 7). Дуги каркаса верхней секции палатки (крыша) и верхние дуги каркаса боковых секций палатки (стенки) изготовлены из гибкого и прочного материала – стеклокомпозитной арматуры.

Нижние телескопические дуги каркаса боковых секций палатки (рис. 1) изготовлены из жесткого высокопрочного алюминиевого сплава (В95Т1 и Д16Т). Комбинация жестких и гибких дуг в каркасе облегчает раскрытие палатки, при этом увеличивается износостойкость каркаса. Верхние гибкие дуги хорошо изгибаются в процессе раскрытия каркаса и тем самым гасят все излишние экстремальные нагрузки, например, при неправильном раскрытии палатки, когда дуги не расправлены в нужном положении. В результате палатка раскрывается мягче, исключая возможные повреждения более жестких нижних дуг из алюминиевого сплава В95Т1, у которых при излишнем перегибе может появиться остаточная деформация.
Комбинированный каркас ЛОТОС Куб М2 надежно защищен от возможных повреждений даже при неправильной или неаккуратной эксплуатации.

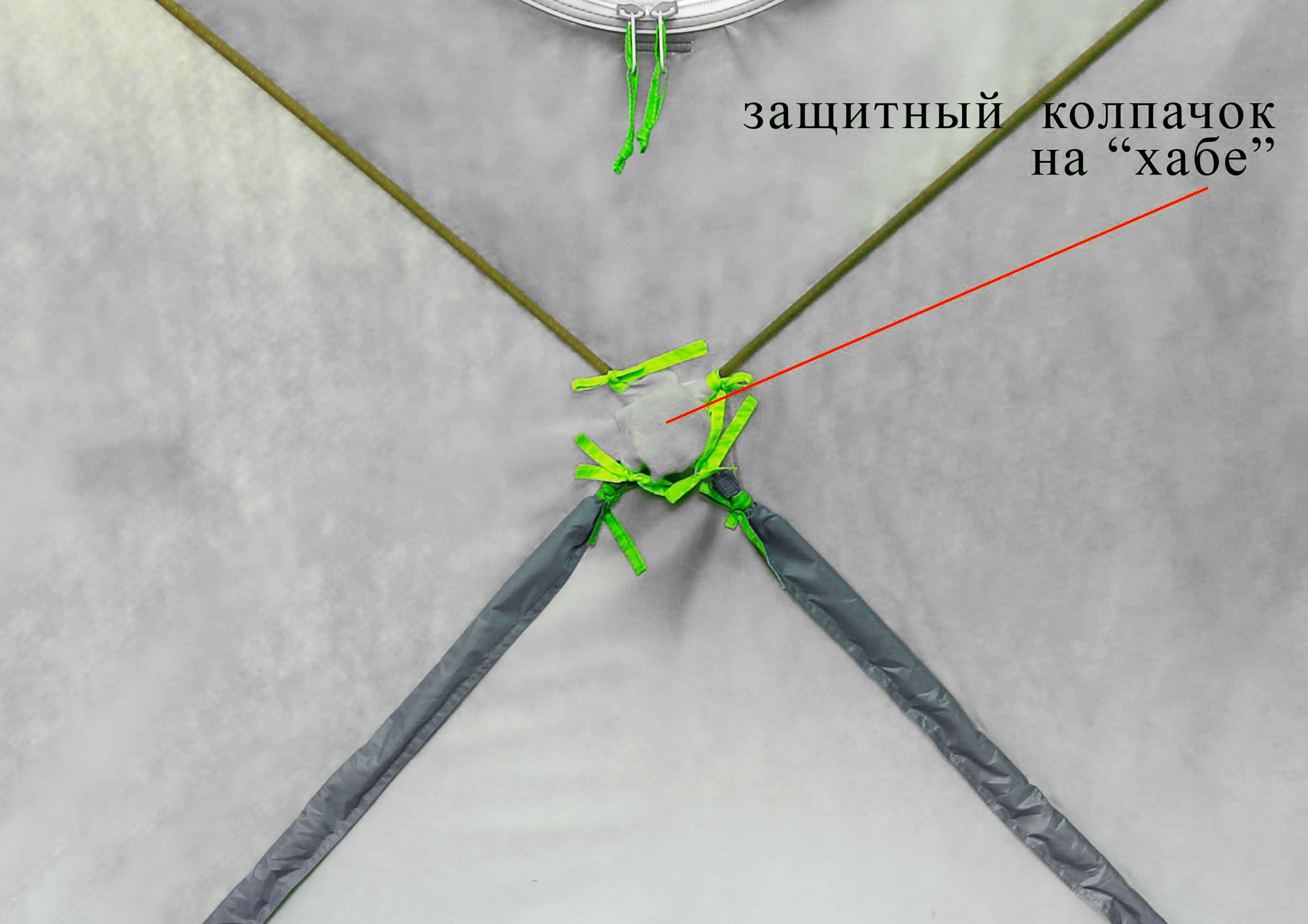

В каркасе ЛОТОС Куб М2 применена новая система крепления дуги в "хабе" (механизме раскрытия). Дуга крепится шплинтом из каленой стали диаметром 3 мм (рис.2). Система крепления дуги с использованием шплинта позволила изменить конструкцию "хаба" и добиться максимального соотношения прочность/вес для данного узла.

Соединения прута с механизмом усилены трубкой диаметром 12,0 мм, напрессованной на концы прута (рис. 6 - насадка на дугу). Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.

Нижние телескопические дуги каркаса боковых секций палатки (стенки) состоят из двух элементов: трубки с пружиной и прута, который задвигается в трубку во время сложения (рис. 3).
Прут изготовлен из высокопрочного алюминиевого сплава В95Т1 с большим диаметром 9,0 мм. Трубка изготовлена из прочного алюминиевого сплава Д16Т. Внешний диаметр трубки равен 14,0 мм, а толщина стенки 2,0 мм. Трубка с пружиной является самым ответственным элементом телескопической дуги каркаса, в связи с чем для нее предусмотрен троекратный запас прочности.
Телескопические дуги фиксируется при помощи специальной пружины (рис. 4). Пружина продумана так, что фиксация телескопа происходит автоматически при раздвигании дуги. Чтобы сложить телескоп, достаточно легкого нажатия на лапки пружины; при этом складывание можно осуществлять в теплых рукавицах.

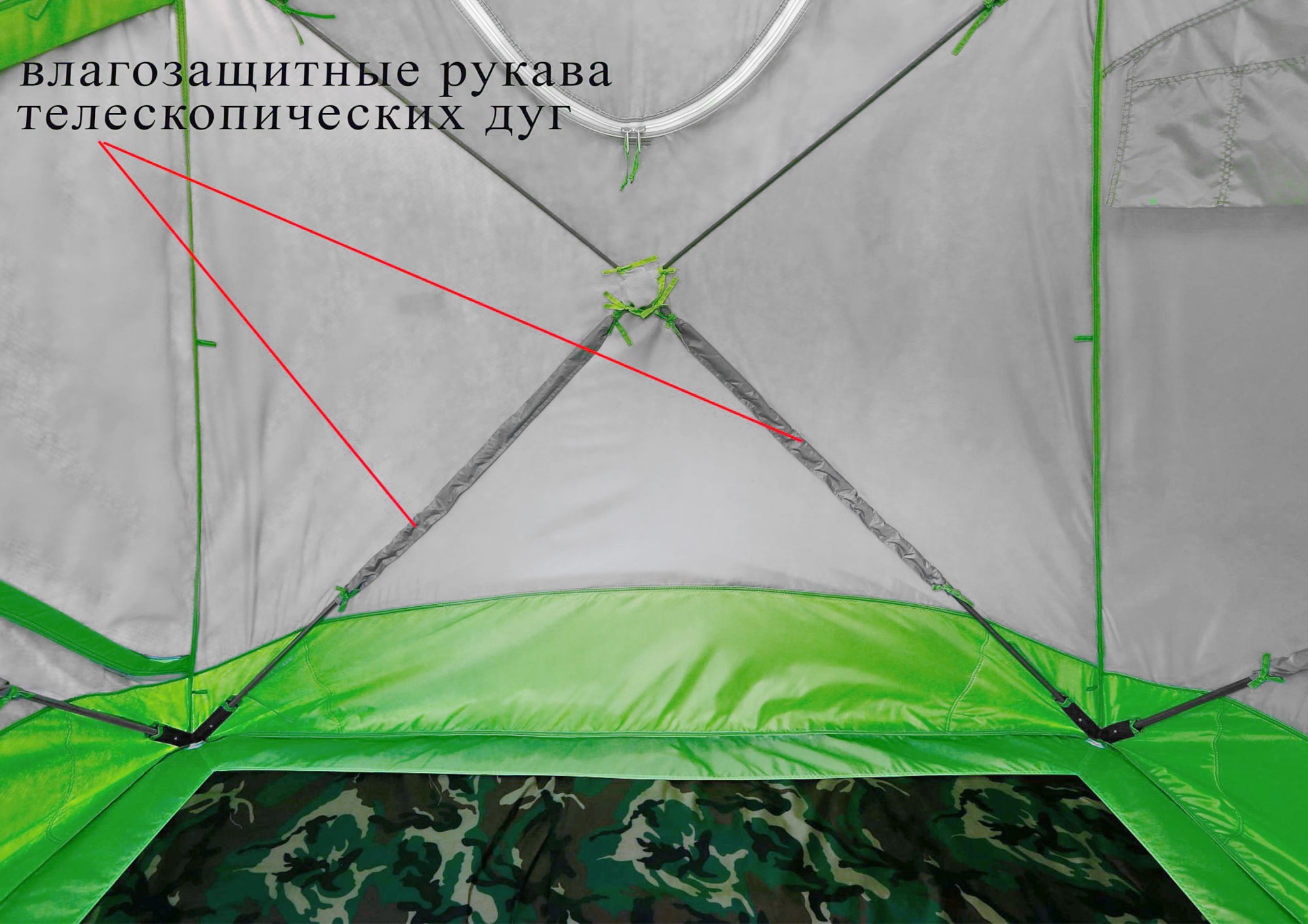

На телескопических дугах каркаса в дополнение к кольцевым силиконовым уплотнителям (рис. 5) установлены влагозащитные рукава, которые надежно защищают телескопический стык дуги от попадания воды (снега и конденсата) в полость телескопической трубки.
Отсутствие воды в полости телескопической трубки исключает возможность обмораживания телескопического механизма.

Палатка ЛОТОС Куб М2 Термо отличается уникальной, не имеющей аналогов, ветроустойчивостью за счет высокой жесткости нижних дуг каркаса. Нижние дуги каркаса раскрытой палатки практически не гнутся, так как жесткость телескопической трубки нижней дуги в несколько раз превосходит жесткость верхних дуг каркаса.

Во всех палатках конструкции куб нижняя часть боковой стенки находится под прямым углом к направлению ветра, в результате чего, при сильных ветровых нагрузках нижние дуги загибаются внутрь палатки;  это слабое место всех палаток куб с мягкими нижними дугами. Палатка ЛОТОС Куб М2 Термо превосходно сохраняет свою форму даже при высоких ветровых нагрузках благодаря высочайшей жесткости нижних телескопических дуг.

Уникальный теплоизолированный тент ЛОТОС

Палатка ЛОТОС Куб М2 Термо оснащена уникальным запатентованным тентом, который характеризуется повышенным показателем теплоизоляции и прочности.

Тент состоит из трех слоев материала (рис. 8) сшитых между собой по периметру деталей (элементов) тента, где:

• верхний (внешний) слой (1) – ветровлагозащитная ткань повышенной плотности Polyester Oxford 240D WR (влагозащита не менее 3000 мм вод. ст.);
• промежуточный слой (2) – нетканое полотно из высокотехнологичного теплоизоляционного ворсистого материала толщиной около 2,0 мм из смеси теплоизолирующих и связующих полиэфирных волокон, обладающий высокой прочностью на разрыв (не ниже 300 Н) и низкой теплопроводностью, что позволяет применять его в качестве очень эффективного утеплителя, который не нуждается в поверхностном креплении с внешними слоями (1) и (3);
• нижний (внутренний) слой (3) - влагозащитная ткань средней плотности Polyester Oxford 210D (влагозащита не менее 1000 мм вод. ст.)

Слои (1),(2),(3) соединены между собой путем сшивания нитяным швом (5) по периметру деталей (элементов) тента с образованием между ними воздушных зазоров (4) без использования дополнительных точечных креплений слоев по всей остальной площади поверхности тента. Благодаря этому, а также за счет «неслипаемости» используемых материалов (так как верхний (1) и нижний (3) слои изготовлены из тканого материала, а промежуточный (2) - из нетканого с достаточно большим ворсом), между соседними слоями образуются устойчивые сплошные воздушные зазоры (4), которые создают дополнительный теплоизолирующий эффект (известно, что воздушный зазор, замкнутый между слоями теплоизолирующей конструкции, очень эффективно сохраняет тепло).

Теплоизоляционный тент "ЛОТОС", состоящий из трех слоев со сплошным воздушным зазором по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционный трехслойный тент с "термостежкой" (рис. 9), в котором эффективная площадь воздушного зазора между слоями с
